Xilinx FPGA 開発プラットフォーム ”Arty”ファミリー ラインナップ

ArtyシリーズはXilinx社、FPGA及びプログラマブルシステムオンチップ(APSoC)デバイスを対象とした、すぐに使用できる開発プラットフォームです。

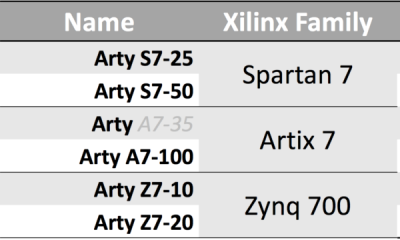

各製品は以下のようにXilinx社のFPGAファミリーに対応しています。

Artyシリーズが持つ主な特徴は以下のようなものです。

  1. White PCB
  2. At least 2 Pmod Ports – (the Arty Z7 has replaced 2 of the Pmod Ports with HDMI in and HDMI Out)
  3. Dual Row Arduino/ chipKIT Expansion
  4. On board programming over USB
  5. Four buttons
  6. Four LEDs
  7. 2 RGB LEDs
  8. 2-4 Switches
  9. USB Power switchable with a 7-15V Barrel Jack Adapter
  10. A USB-UART Bridge
  11. qSPI boot option



メーカー(Digilent社)の最新Blogにおいて各ファミリー製品のラインナップ、比較表を見る事ができます。(一部、未リリース品が含まれております。ご注意下さい。)

Arty Party- Get a Look at our Arty Line-Up!



Artyファミリーの製品をご検討の際は参考にされては如何でしょう。

納期、価格のお問合せは見積依頼よりお願い致します。
グースECサイトではクレジットカード、コンビニ払いが可能です。

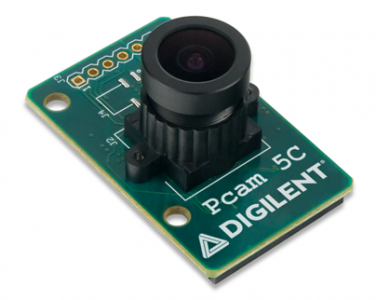

Pcam 5C 5MPカラーカメラモジュール 型番:410-358 (新製品)

Digilent社からCSI-2インターフェースの5Mピクセルカラーカメラモジュール”Pcam 5C”が販売開始になりました。

Omnivision OV5640  5メガピクセル(MP)カラーイメージセンサを使用し、ホワイトバランス、自動ブラックレベル較正、彩度、色相、ガンマ、シャープネスの調整などの画質を向上させるさまざまな内部処理機能が含まれています。

データは、1080のような一般的なビデオストリーミングフォーマットをサポートするのに十分なデータ帯域幅を提供するデュアルレーンMIPI CSI-2インタフェースを介して720P(30フレーム/S)(60フレーム/S)で15ピン フラットフレキシブルケーブル(FFC)を介してFPGA開発ボード(現在は”Zybo Z7”)に接続されます。

Features:



リファレンスマニュアル、及びその他の資料はDigilent社リソースセンターから入手出来ます。

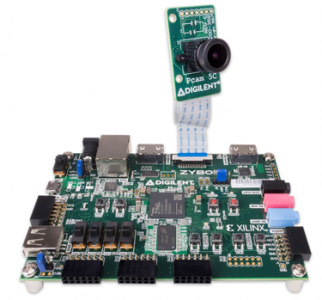

Zybo Z7とPcam 5Cを使ったZybo Z7 Pcam 5C Demoの詳細も見る事ができます。



納期、価格等に関してはお問合せページ よりご連絡下さい。

グース ショッピングサイトではクレジットカード、コンビニ払いのご購入ができます。

Pcam 5Cのページはこちら

Zybo Z7-20のページはこちら

Zybo Z7-10のページはこちら

Pmodのコミュニティサイト Pmod.org が開設されました!

Digilent PmodはFPGAやマイクロコントローラ(MCU)開発ボードの機能を拡張するために設計された小型のアドオンボードです。

今回開設されたPmod.orgは、デザイナーと消費者の両方に、迅速なアプリケーション開発のためのアドオンボード標準を提供するコミュニティサイトです。

Pmod.org

Pmod.orgのサイトは”About”、”Use”、”Design”、”Ecosystem”の4つのブロックで構成されています。



Pmodの歴史、規格、用語集などがここにあります。



Pmodのライブラリに簡単にアクセス出来るページです。Pmodを使ったプロジェクトも見る事が出来ます。



Pmodを使った設計におけるレイアウト、設計リソースを入手出来ます。



Pmod製品ライブラリ。 さまざまな企業の設計した製品にリンクします。



各種Pmodモジュールの納期、価格等に関してはお問合せページ よりご連絡下さい。



グース ショッピングサイトではクレジットカード、コンビニ払いのご購入ができます。

登録のない製品はContactよりお問合せ下さい。

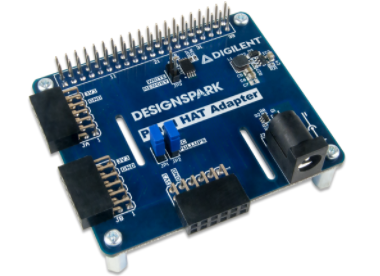

Pmod HAT Raspberry PiのPmod拡張アダプタ(新製品)

Digilent社 Pmod HATアダプターはRaspberry Pi に簡単に接続ができ、多種にわたるPmodモジュールを使用する事が出来ます。

Pmod HATアダプタはDigilent社とRSコンポーネンツのコミュニティサイトであるDesignSparkと協力して設計された製品です。

Pmod HATには3つの2×6 Pmodポートがあり、Raspberry Pi 40ピンGPIOコネクタを介して追加のI / Oにアクセスできます。 40ピンGPIOコネクタを使用するすべてのRaspberry Piボード(Raspberry Pi ModelA+、B+、Pi2、Pi3、Pi Zero、Pi Zero W)と互換性があります。

Digilent社のメーカーサイトはこちらになります。

各種資料は製品のリソースセンターに用意されています。

リファレンスマニュアルをはじめ、RS Componentsとの共同作業で設計されたPythonライブラリやデモチュートリアルもここから入手することができます  。(DesignSparkのサイトへのリンク含む)

現在、以下のPmodがサポートされています。

Pmod OLED rgb

Pmod MIC3

Pmod HB3



Pmod AD1 型番410-064

Pmod HB3 型番410-069

Pmod ISNS20 型番410-325

Pmod MIC3 型番410-312

Pmod OLED rgb 型番410-323

Pmod TC1 型番410-315



Pmod HATをはじめ各種Pmodモジュールの納期、価格等に関してはお問合せページ よりご連絡下さい。



グース ショッピングサイトではクレジットカード、コンビニ払いのご購入ができます。

登録のない製品はContactよりお問合せ下さい。







Zyboのニューバージョン登場! Zybo Z7-10 / Z7-20(型番:410-351-10及び-20)その2

ZynqのデベロップメントボードZYBOに新しいアップデート製品がリリースされています。

Xilinx XC7Z010-1CLG400C搭載のZybo Z7-10とより大きなXC7Z020-1CLG400Cを搭載したZybo Z7-20の2つのバージョンがあります。

(上記写真はZybo Z7-20です。 Z7-10はヒートシンクはありません。)

Zybo Z7-10バージョンは、従来のZybo上と同じZynqチップを使用していますが、DRAMを512MBから1GBに倍増させ、低消費電力のためにDDR3メモリを使用します。667MHzへプロセッサ速度の改善もされています。

Zybo Z7-20バージョンも同様の改良が施されており、ルックアップテーブル、フリップフロップ、ブロックRAMは3倍、クロックマネージメントタイルは2倍の増加です。ZynqはXC7Z020-1CLG400Cが搭載されています。

Zybo Z7-10/-20の周辺機器(ヘッドフォン出力、マイクやラインを含めたUSB OTG、イーサネット、microSDカード、USBから設定可能電源)は従来のZyboから変更はありません。

オリジナルのZyboにはシングルHDMIシンクとソースポートがありましたがHDMI入力ポートとHDMI出力ポートに変更されています。
Zybo Z7では、VGAコネクタはありません。VGAサポートが必要なユーザーはPmod™VGAで対応が出来ます。
Zybo Z7はPcamが搭載されています。PcamコネクタはMIPI-CSI2またはMIPI-カメラシリアルインターフェイスで、1080P、4Kおよび高解像度の写真撮影などの広範な高速ビデオオプションをサポートする標準コネクタです。ラズベリーパイカメラや、今年後半にリリースされるDigilent Pcamモジュールなどで幅広いカメラオプションを使用できます。

変更点はこちらの記事もご確認下さい。

製品はVoucher付きで販売されます。

Zynq 7000 XC7Z010 搭載品  型番:471-014

Zynq7000 XC7Z020 搭載品   型番:471-015



納期、価格のお問合せは

https://www.goose-pc.net/inquiry

よりお願い致します。

グース ショッピングサイトではクレジットカード、コンビニ払いのご購入に対応しております。

型番:471-014はこちらまで

型番:471-015はこちらまで



Zyboのニューバージョン登場! Zybo Z7-10 / Z7-20(型番:471-014/471-015(SDSoCバウチャー付き))

Zybo Z7は、ザイリンクスZynq-7000ファミリをベースに構築された組み込みソフトウェアおよびデジタル回路開発ボードです。

新製品であるZybo Z7は2012年に発売されたZYBOの最新アップバージョン品です。

従来品のZYBOとデザインは似ていますが、Zybo Z7はいくつかの機能と性能の向上がされています。

主な変更点は以下となります。



変更点の詳細はhttps://blog.digilentinc.com/introducing-the-zybo-z7/で確認出来ます。



既にZYBOで作成されたプロジェクトの移行に関してはガイドが用意されています。

https://reference.digilentinc.com/reference/programmable-logic/zybo-z7/migration-guide

で確認下さい。



製品はVoucher付きで販売されます。

Zynq 7000 XC7Z010 搭載品  型番:471-014

Zynq7000 XC7Z020 搭載品   型番:471-015



納期、価格のお問合せは

https://www.goose-pc.net/inquiry

よりお願い致します。

グース ショッピングサイトではクレジットカード、コンビニ払いのご購入に対応しております。

型番:471-014はこちらまで

型番:471-015はこちらまで

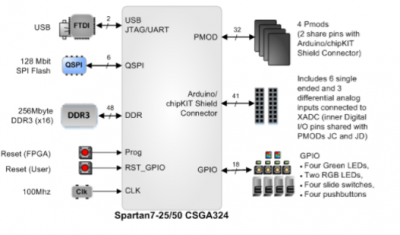

Spartan7の評価用ボード Arty S7 その2

Arty S7ボードは ザイリンクス社製FPGA、Spartan-7が搭載されており、メーカーをはじめ

ホビーストにも使いやすいArty ファミリの最新作です。

Spartan-7 FPGAはザイリンクスの最新テクノロジを使用して設計された、サイズ、パフォーマンス、コスト意識の高いデザインを提供しています。Spartan-7 FPGAはVivado Design Suiteと完全に互換性があります。このFPGAをArtyフォームファクターに組み込むことで、さまざまなI / Oおよび拡張オプションがユーザに提供されます。Arty S7は、MicroBlaze対応に設計されており、無料のXilinx社 WebPackバージョンのVivado Design Suiteですぐに使用できます。



製品マニュアル、回路図は以下から入手して下さい。

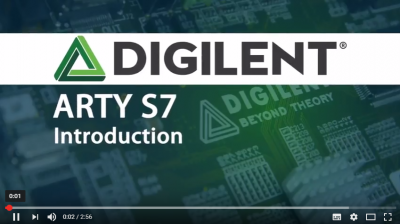

動画にて製品概要を手早く確認する事も出来ます。
(約3分弱です。)



納期、価格のお問合せは

https://www.goose-pc.net/inquiry

よりお願い致します。

グース ショッピングサイトではクレジットカード、コンビニ払いのご購入にも対応しております。

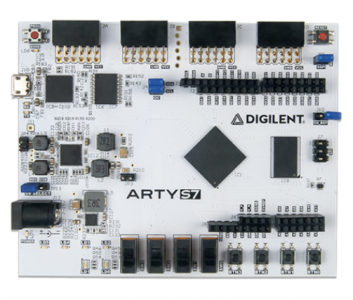

Spartan7の評価用ボード Arty S7 販売開始!

Arty S7ボードは ザイリンクス社製FPGA、Spartan-7が搭載されており、メーカーをはじめ

ホビーストにも使いやすいArty ファミリの最新作です。



















Arty S7には2種類のFPGAを搭載した製品がありArty S7-25はXilinx XC7S25-CSGA324を搭載

(型番:410-350)、Arty S7-50はXilinx XC7S50-CSGA324(型番:410-352)を搭載しています。

現在はArty S7-50(型番:410-352)が供給可能となっています。



主な特徴

・450 MHz 以上のInternal clock speeds
・MSPSオンチップAD変換器 (XADC) x1
・JTAG経由でSPIフラッシュをプログラム可能
・256 MB DDR3L with 16-bit bus @ 667 MHz
・128 MB Quad-SPI Flash
・100 MHz External Clock
・Pmod™ Ports x4
・標準 12-ピン Pmod コネクタ x2
・高速 12ピン Pmod コネクタ x2
・USB-UART ブリッジ
・Arduino/chipKIT シールド コネクタ
・動力はUSB または 7V-15 V 外部電源
・USB-JTAG プログラミング

製品の詳細はこちらから入手出来ます。



納期、価格のお問合せは

https://www.goose-pc.net/inquiry

よりお願い致します。

グース ショッピングサイトではクレジットカード、コンビニ払いのご購入にも対応しております。

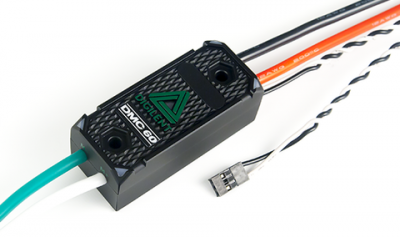

DMC 60デジタルモーターコントローラ  型番:410-334-1

Digilent社よりデジタルモーコントローラDMC60がリリースされました。

ロボット、電気自動車、またはDCブラシ付きモーターの双方向制御が必要なあらゆるアプリケーション用に設計された強力でコンパクトなモーター駆動/アンプです。

DMC60は標準的なサーボPWM信号を使用して制御されます。これはRCコントローラからの出力でマイクロコントローラやFPGAボードでも簡単に生成されます。

特徴:

電気的特性:



その他詳細はDigilent社のResource Centerで確認下さい。 Reference Manualもここから入手できます。



納期、その他、お問合せフォームより気軽にご連絡下さい。

ショッピングサイトにおいてはクレジットカード、コンビニ払いでもご購入いただけます。

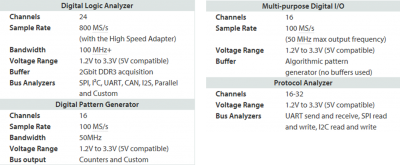

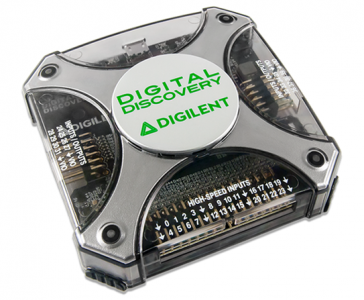

<新製品> Digital Discovery (ロジックアナライザーとパターンジェネレーター)型番:410-338

Digilent社が販売を開始しましたDigital Discoveryは組み込み開発のデバックに最適な

ロジックアナライザーとパターンジェネレーターを組み合わせた製品です。

組み込み開発のプロジェクトにおけるデジタル信号のデバッグ、視覚化、シュミレーションが

可能になります。

Digital Discoveryは無料のマルチ計測器ソフトウェアWaveforms2015を使用し、

高速USBに接続が出来ます。

デジタルロジックアナライザはハイスピードアダプタ(別売)を使う事により800MS/sまで対応が可能になります。

Digilent社の製品ページは以下にあります。

http://store.digilentinc.com/digital-discovery-portable-logic-analyzer-and-digital-pattern-generator/



納期、価格のお問合せは”お問合せ”のページより連絡をお願いします。

ショッピングサイトではクレジットカード、コンビニ払いが可能です。

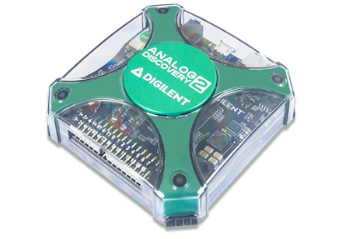

アナログ・ディジタル信号計測/ 信号可視化/信号発生/ 記録などが可能な多様な機能を持った小型計測器アナログディスカバリー2も好評販売中です。

ショッピングサイトへおこし下さい。
