AMS101 Xilinx FPGA内臓のXADCの検証に簡単に使えます<その2>

AMS101 評価カードは、XADC (ザイリンクス アナログ デジタル コンバーター) アナログ信号の検証が
可能な評価プラットフォームです。

 2016-04-25 14.16.12
AMS101を使う為にAMS Evaluator をダウンロードします。
National Instruments 社のLabView ソフトウェアをベースに構築されたAMS Evaluator には、
XADC 測定結果を表示する為のAMS101 評価カードとリファレンス デザインが付属します。
ダウンロードの方法はXilinx社Wikiページにて確認できます。
手順に従ってファイルをダウンロードするとショートカットアイコンが出現します。
AMS Icon
こちらから入手したユーザーマニュアルに基づきFPGAボードと組合せて使用していきます。
Artix-7の安価な評価ボードArtyボードと使う場合は以下のページをを参照下さい。
http://www.wiki.xilinx.com/ARTY+A35T+AMS
AMS101 Arty



AMS101に関しての納期及び価格は”お問合せフォーム”でご連絡頂くか、goose@goose-pc.net 宛メールでお問合せ下さい。
ショッピングサイトにおいてはクレジットカード、コンビニ払いでもご購入いただけます。

ご連絡お待ちしています。

AMS101 Xilinx FPGA内臓のXADCの検証に簡単に使えます

AMS101 評価カードは、XADC (ザイリンクス アナログ デジタル コンバーター) および
アナログ信号の検証が可能な評価プラットフォームです。
製品概要はXilinx社のこちらで確認して下さい。

XADCは7シリーズやZynqに内臓されているDual 12Bit 1MSPS ADCの回路です。
XADC BLOCK DIAGRAM
このADCを活用する為の評価カードとなります。
製品内容
  • AMS101 評価カード
    • 7 シリーズまたは Zynq-7000 SoC ベースボード上の利用可能な XADC ヘッダーへプラグイン
  • BNC コネクタ ミニ グラバー
    • 赤と黒の BNC コネクタ (外部信号ソースの接続用)
  • ボード デザイン ファイル

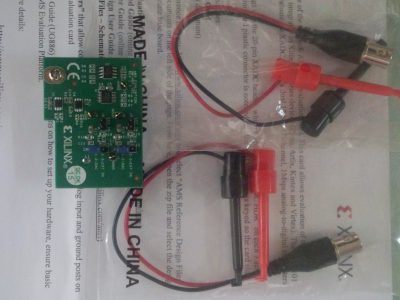

箱を開けるとボ-ドと2個の赤と黒のBCNコネクタを持ったMini Grabberが入っています。

2016-04-25 14.18.06

AMS101はXilinx FPGA7シリーズおよびZynq7000の殆どの評価ボードと組み合わせて

簡単に使用する事が出来ます。

AMS101の使い方についてはXilinx社の

こちらからユーザーマニュアルがダウンロード出来ます。

ZedBoardとの接続方法に関してはお問合せ下さい

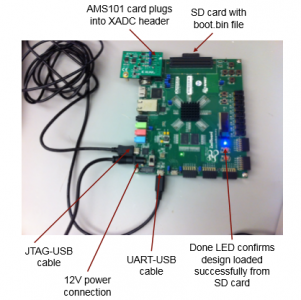

Zedboardと接続した状態です。

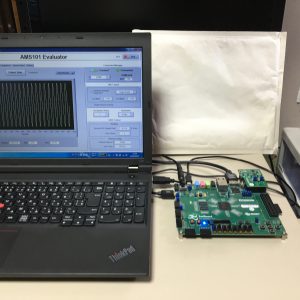

IMG_0682[1]Zedboard AMS101



AMS101を使う為にAMS Evaluator をダウンロードします。

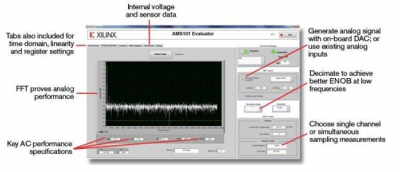

AMS Evaliater

AMS Evaluator は無償で提供されているソフトウェア ツールです。

ダウンロードや使い方についてはユーザーマニュアルに従い実行して下さい。

7 シリーズ FPGA および Zynq AMS Evaluator Installer を選択し、

AMS Evaluator Installer ファイルをダウンロードしてください。

AMS101_FrequencyDomain AMS101_Sensor AMS101_TimeDomain



AMS101に関しての納期及び価格は”お問合せフォーム”でご連絡頂くか、goose@goose-pc.net 宛メールでお問合せ下さい。
ショッピングサイトにおいてはクレジットカード、コンビニ払いでもご購入いただけます。

ご連絡お待ちしています。
