~LOGI-PI-2~   LOGIファミリーがバージョンアップされました

Raspberry Pi の拡張ボードとして使えるFPGAボード LOGI-PI の改良バージョンLOGI-PI-2

が供給をスタートしました。

LOGI-PI-2 LOGI-PI-2 内容物

主な変更点は以下となります。

– FCC/CE class B approved

– micro-usb connector to supply any extra power needed that the Pi/bone cannot supply- the connector is PWR ONLY – not usb (did not want to add cost)

– added i2c gpio expander to handle IO configuration of the FPGA – dedicated Pi pins no longer needed and can be used elsewhere

– removed Pi SPI pins from the shared FPGA/Flash pins so that the FPGA can freely access flash and communicate with the Pi with no conflict

– minor change to form factor – added B+/2 mounting holes (kept A/B holes as well)

*LOGI-PIの仕様は過去の記事(こちら)をご覧下さい。



当製品に関しては「問合せフォーム」にてご連絡を頂くか、

goose@goose-pc.net  までメールにてご連絡をお願い致します。



また、ご購入に際してはこちらでも対応しております。

クレジットカード、コンビニ払いの対応が可能です。

Xilinx  開発プラットフォームボード FPGAボード 周辺機器



Xilinx製品を使った様々なボード及び周辺機器を販売しています。



ARMとFPGAを融合したデバイスZynqの開発プラットフォームボードZYBOやZed Board

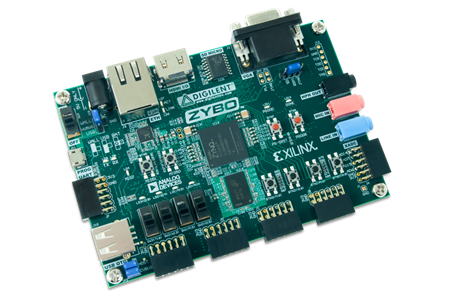

ZYBO-revB-obl-600

ZYBO

ZedBoard

ZedBoard



最新FPGAのArtix-7の開発プラットフォームボード Nexys4 DDR、

Raspberry PiのGPIOに直接接続し、動作させる事ができるFPGA拡張ボード LOGI-PI-2

FPGA(Zynq)を使ったオープンソースのスパコンボード Parallella Board

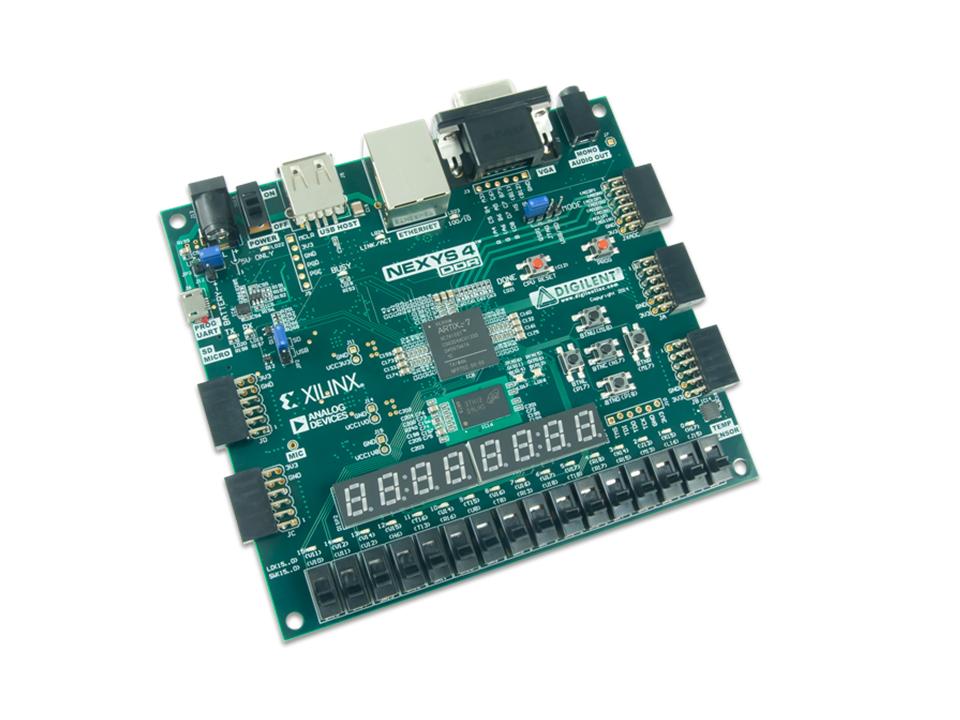

Nexys4 DDR

Nexys4 DDR

LOGI-PI

LOGI-PI-2

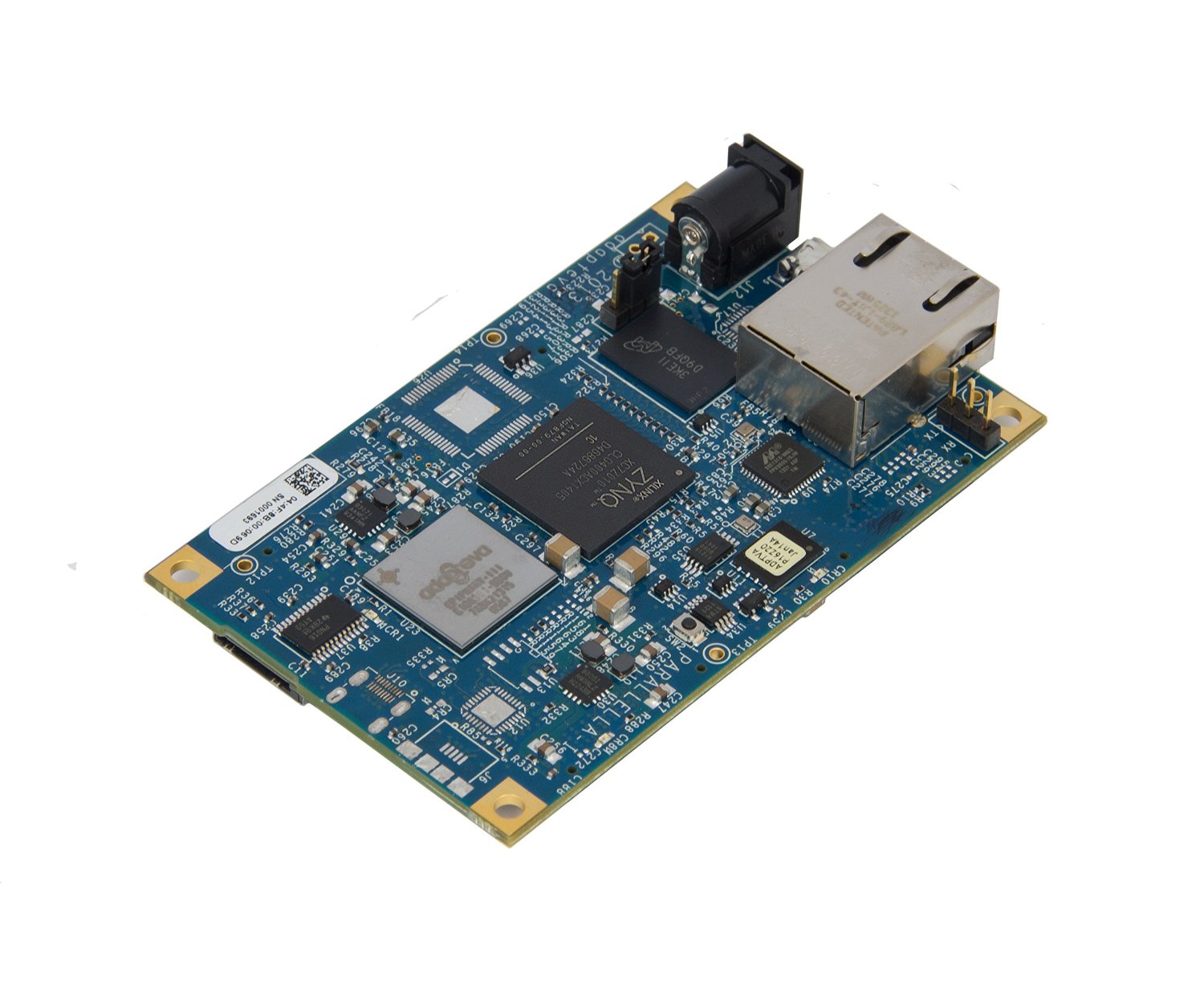

81WISHD-0xL._SL1500_

Parallella Board

特徴のある製品を紹介し、販売しています。



その他の開発ツールボード、周辺機器の販売もしておりますお気軽にお問合せ下さい。

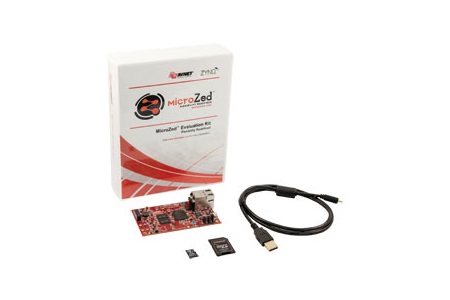

Micro ZedBoard

Micro ZedBoard

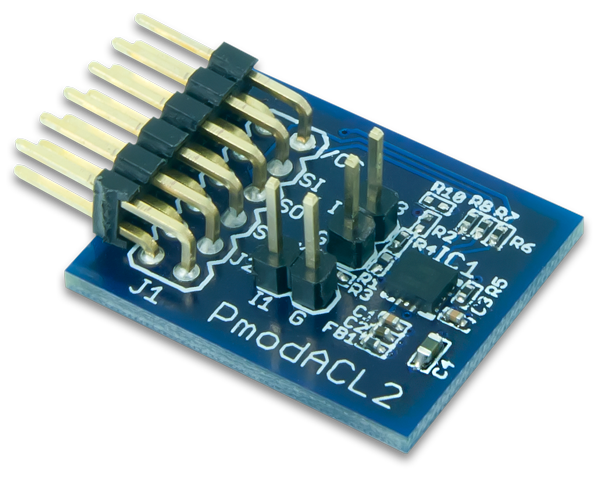

PmodACL2-obl-600

Pmodモジュール

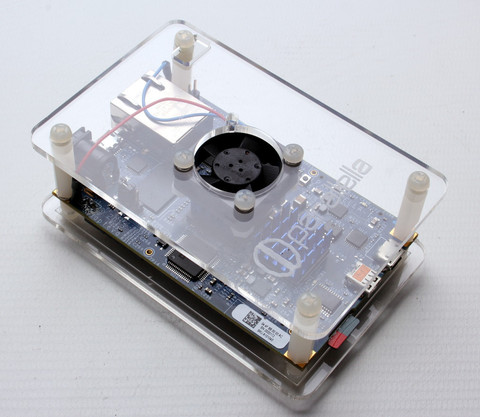

Parallellaケース

Parallellaケース



当製品に関してのお問合せは「問合せフォーム」より”FPGA”もしくは”FPGA開発ツール”と記入頂き、ご連絡下さい。

一部の製品はクレジットカード、コンビニ払いでの対応が可能なこちらのサイトでも販売しております。





LOGi-Pi FPGA BOARDのセットアップ



LOGi-Pi  Raspberry Pi

LOGi-Piのセットアップは、

User Manual
もしくは
Quick Start Guide
を参照しながら行います。

まずはDownload the Latest Logi-ImagesからRaspbianをダウンロードします。

*Quick start guideからダウンロード出来るRaspbianは最新バージョンではありません。

コンフィグレーションが上手くいかない可能性がありますので

Use Manualにあるhttp://valentfx.com/doc/logi-imageから  logipi_raspbian_140620.zip を

選んでダウンロードし、セットアップする事をお勧めします。



セットアップが終了したら、LOGi-Piのボードにある2つのLEDを点滅させてみます。

LOGI – LED Blink – Project
こちらに説明があります。

FPGAのビットファイルは既に用意されています。また、書込むソフトもソースとバイナリが提供されて

いますのでFPGAにダウンロードさせ実行します。




当製品に関してのお問合せは問合せフォームより”LOGi-pi”もしくは”FPGA BOARD”と記入頂き、ご連絡下さい。

また、ご購入に際してはこちらにて対応しております。

LOGi-Pi FPGA DEVELOPMENT BOARD <ボードの構成と内容物>

LOGi-Piのボード構成は以下の様になっています。

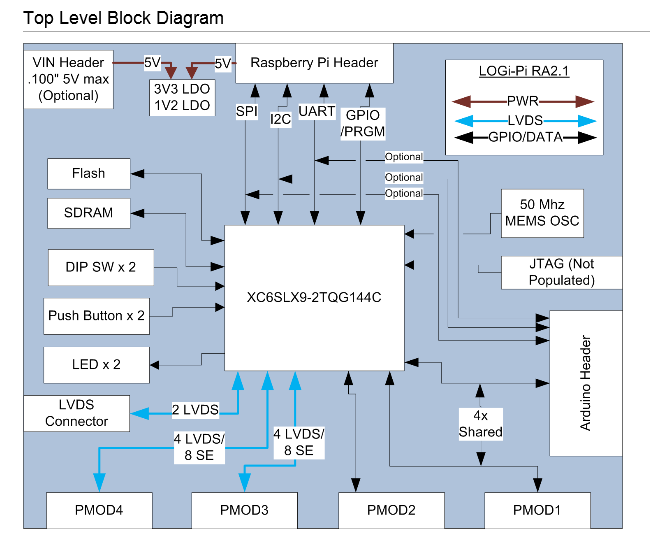

LOGi-Pi Block Diagram

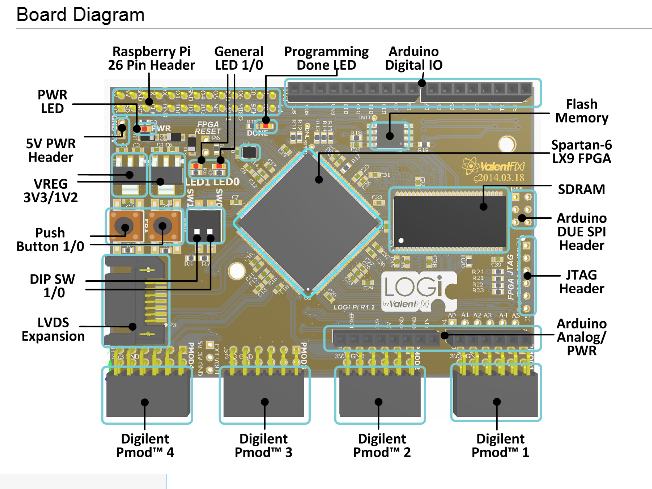

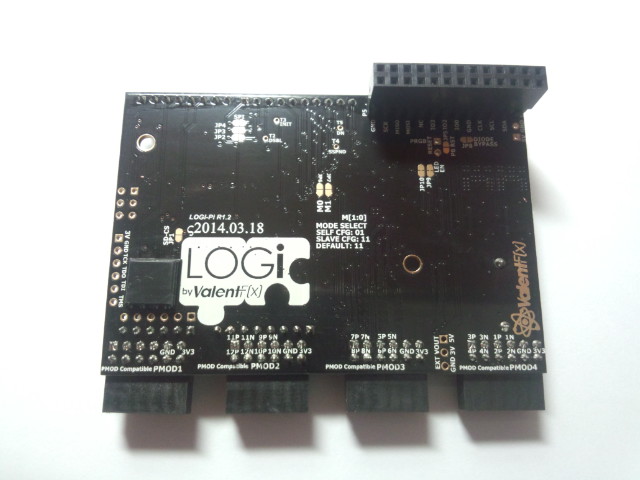

LOGi-Pi Board Diagram



LOGi-Piの操作方法はメーカーValentF(X)のこちらのサイトにありますQuick Start Guideを参照下さい。

このサイトで使われている写真はKickstarteの際に作成されたボードを使用していますが、

現在の生産品と変わりはありません。

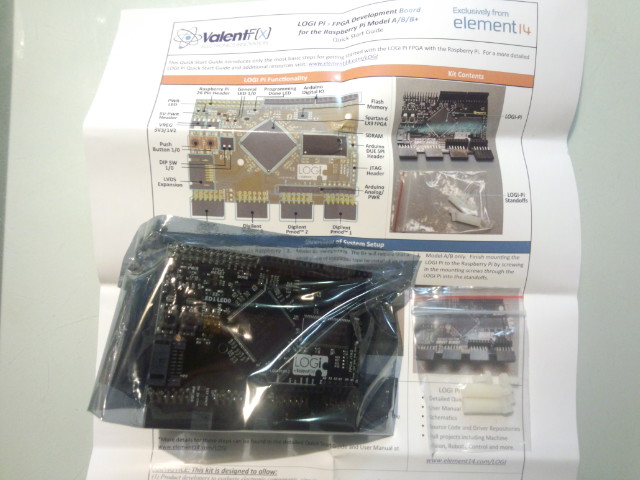

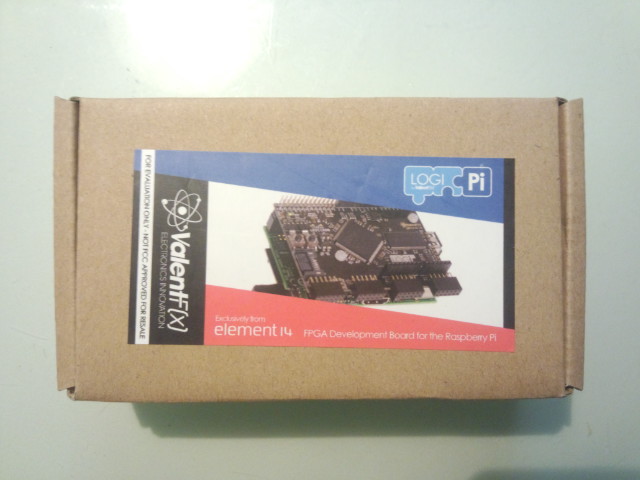

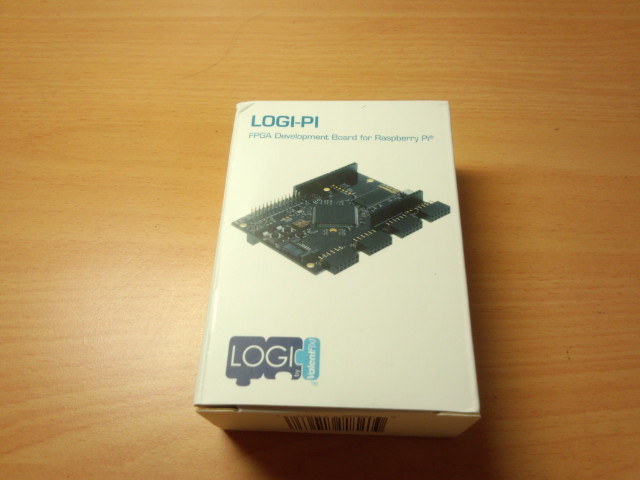

 DSC_06852014-12-24 23.33.08

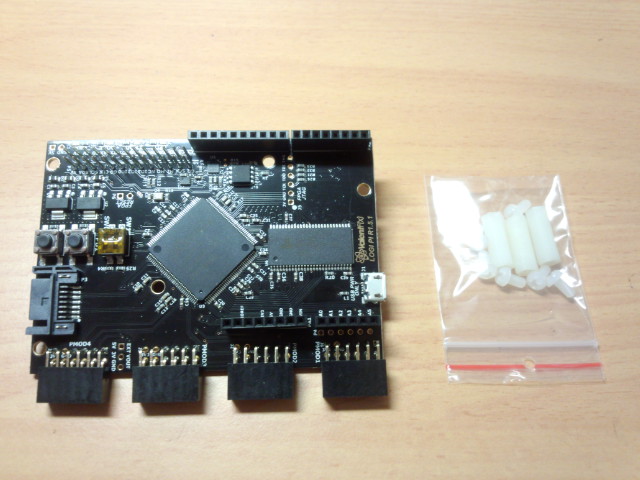

箱の中には1)本体、2)取説 3)スペーサー* が入っています。

*注 このスペーサーはModel B+ではホールの位置が従来のModelBから位置が変わり使えません。

ModelB+にてLOGi-Piを動作する場合はUSBのコネクタとピンが接触する可能性があります。

USBコネクタ部にカプトンテープなどで絶縁をする必要があります。

詳しくはこちらのサイトを確認下さい。





当製品に関してのお問合せは問合せフォームより”LOGi-pi”もしくは”FPGA BOARD”と記入頂き、ご連絡下さい。

また、ご購入に際してはこちらにて対応しております。
